一、 產品概述

本產品為 BNC母（Q9/K）轉SMA公（J）對講機專用高頻轉接頭。外殼采用經典的大網紋滾花工藝，大幅提升手?jǐn)Q鎖緊時的摩擦力，便于快速拆裝；表面采用工業級厚層鍍鎳，具有極佳的耐磨性與抗氧化能力。該轉接頭常用于將帶 BNC 接口的測試儀表（如綜合測試儀、網絡分析儀）或車載天線，無縫連接至帶 SMA 接口的手持對講機底座，是無線電通信、無線對講系統及基站維護的必備轉接配件。

二、 核心技術參數表

1. 電氣性能（Electrical Characteristics）

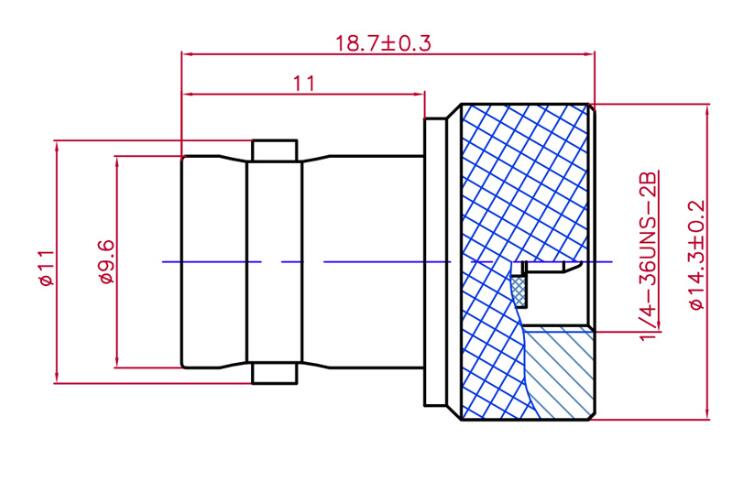

2. 機械性能與材質（Mechanical & Material）

• 接口 A 類型：BNC 母頭 / Q9 陰座 (BNC Jack / Female) — 標準雙銷卡口式。

• 接口 B 類型：SMA 公頭 / 陽頭 (SMA Plug / Male) — 標準內螺內針型。

• 外觀結構特征：全金屬加厚結構 + 外殼防滑大網紋（滾花）。

• 機械壽命 (Durability)：$\ge$ 500 次插拔與旋合循環。

• 主要材質：外殼主體：優質黃銅鍍鎳（防刮耐磨）/ 內部觸點（公針與母針）：高導電銅鍍金 / 絕緣介質：聚四氟乙烯 (PTFE)。

3. 環境性能（Environmental Characteristics）

• 工作溫度范圍 (Temperature)：-55℃ ~ +165℃。

• 防振動性 (Vibration)：全面符合 MIL-STD-202、Method 204 測試標準。

• 鹽霧試驗 (Salt Spray)：48小時中性鹽霧測試（具備優異的防潮、防鹽霧腐蝕能力）。

• 環保標準 (Compliance)：全面符合 RoHS / REACH 國際環保標準。

三、 核心應用領域

該款 BNC母轉SMA公 對講機專用轉接頭憑借其優異的同軸度和耐磨耐插拔特性，廣泛應用于對無線電信號轉換頻繁且要求緊密的場景：

• 手持無線對講機適配：常用于海能達、摩托羅拉、建伍等各類警用、民用手持對講機 SMA 天線底座與外部車載天線、外接饋線的轉換連接。

• 無線電通信維護與基站測試：對講機修機臺、基站運維人員將綜合測試儀、頻譜分析儀等帶有 BNC 接口的設備連接到對講機系統進行通路測試。

• 無線固話與微波終端調試：各類射頻數傳模塊、無線物聯網終端在開發階段的天線接口轉接與快插測試。

• 車載無線電臺系統：車友會無線電臺（UV雙段）從車載天線到便攜手臺之間的無損過渡連接。

四、 德索連接器(DOSIN)規范料號系統

為了方便您的 ERP 系統對接及精準采購，我司該產品的標準編碼規則如下：

• 標準料號：DS-A-BNCK-SMAJ-N

• 料號釋義：DS（德索品牌代碼）- A（Adapter轉接頭系列）- BNCK（BNC母頭/Q9座）- SMAJ（SMA公頭/帶針）- N（整體工業級加厚鍍鎳大網紋外殼）

五、 關于德索連接器(DOSIN)

我們是專業的 RF 連接器與精密轉接頭源頭制造工廠，針對各類無線對講及通信測試級配件，具備以下生產及品控實力：

• 工廠規模：擁有 2萬平米 現代化生產廠房，集研發設計、精密車削、成品組裝、精密檢測于一體，產能充沛，常備現貨。

• 行業經驗：深耕射頻連接器領域 20年，模具精度高，中心針同軸度表現優異，確保對講機頻繁拆裝天線時，接口信號不中斷、低損耗。

• 質量管理：工廠已通過 ISO9001 國際質量管理認證，從原材料入庫到成品出廠，全流程品控均可追溯。

• 環保合規：全線產品均符合 RoHS 及 REACH 環保標準，可提供完整檢測報告，滿足出口及國內外高端客戶的合規要求。

六、 技術交流與樣品申請

對講機及通信測試轉接頭在實際應用中經常面臨一個普遍痛點：由于頻繁地在不同儀器和天線間拆裝擰緊，轉接頭的 SMA 外螺紋很容易滑絲，或者內部的金針因?yàn)槎啻尾灏味S度偏移，導致駐波比偏高、信號開路。德索（DOSIN）通過加厚全金屬結構和高工業級鍍鎳工藝，大幅提升了螺紋的耐磨壽命和拆裝可靠性。

如果您對這款對講機專用轉接頭的詳細螺紋公差尺寸、在UV段（VHF/UHF）下的插入損耗（IL）指標有任何技術疑問，或者需要批量拿樣供車間、售后測試團隊評估試用，歡迎在下方留言，或直接聯系我們的在線客服。德索(DOSIN)工程師團隊將及時為您解答。
