一、 產品概述

本產品為 BNC-KWE直角板端母座連接器（行業常稱：90度直角PCB四腳直插Q9天線底座），是專為印刷電路板（PCB）邊緣水平出線、直角直插焊接設計的高頻射頻接插件。

該連接器結構包含 1個中心信號焊針 與 4個外殼加固兼接地直插銷。主體呈 90° 直角彎式拓撲，采用高純度優質黃銅精密車削并結合先進模壓工藝打造。表面覆蓋工業級厚層鍍鎳，內部接觸件（母針）則實施高規格全金層電鍍。該插座能夠完美適配波峰焊產線，將外部卡口式 BNC 射頻信號無損引入電路板內部，廣泛應用于無線電發射臺、安防監控采集卡、廣電視頻編解碼器及各類精密電子測量儀器。

二、 核心技術參數表

1. 電氣性能參數（Electrical Specification）

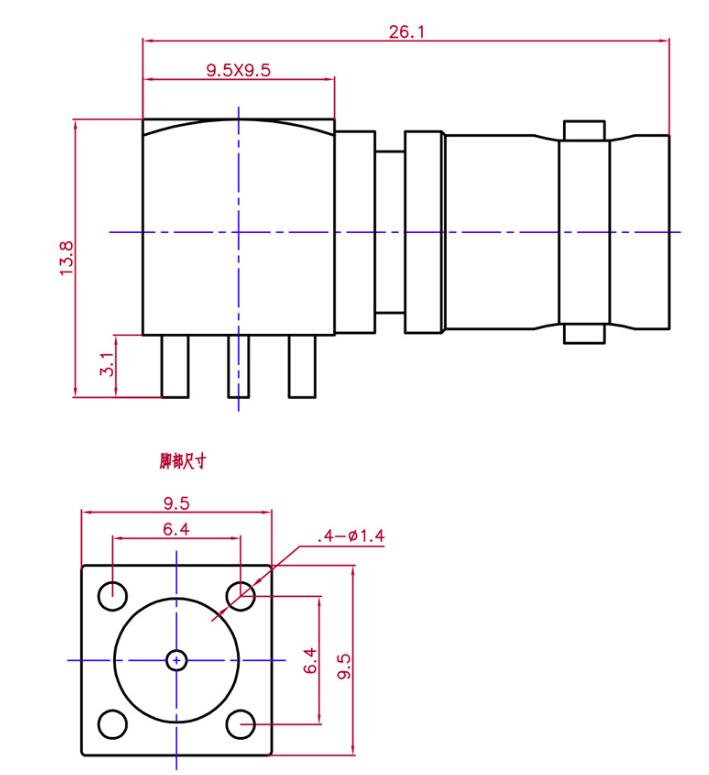

2. 機械規格與焊接材質（Mechanical & Soldering）

• 接口界面類型：BNC 母頭 / Q9 陰座 (BNC Jack) —— 配置標準雙銷卡口鎖緊機構

• PCB安裝特征：四腳直插式 (Through-Hole DIP) + 1 個中心信號引腳

• 端接工藝方式：90度彎角波峰焊（Wave Soldering）或手工烙鐵焊接

• 機械插拔壽命：$\ge$ 500 次循環（四腳加固結構提供了極佳的抗板端撕裂強度）

• 核心材質構成：外殼主體及直插腳：優質全銅鍍鎳（極易上錫、抗氧化） / 內部陰型母針：高彈性銅厚層鍍金 / 絕緣介質：特級聚四氟乙烯（PTFE）

3. 環境適應性與耐候力（Environmental Limits）

• 工作溫度范圍：-45℃ ~ +125℃

• 耐焊接熱考核：可穩健承受波峰焊 260℃ 高溫持續 10秒，外殼與內部絕緣體不縮水、不變形

• 鹽霧試驗等級：48小時中性鹽霧測試（NSS），確保引腳在長期倉儲及焊接前不發生氧化和銹蝕

• 綠色合規標準：100% 全面符合 RoHS / REACH 國際環保指令

三、 核心應用領域與行業方案

該款 BNC-KWE 90度板端四腳直插母座憑借其卓越的 PCB 剝離強度和寬頻穩定表現，成為眾多工業級和商用級微帶電路設計的標配選擇：

• 廣電級音視頻與采集系統：高清安防監控視頻采集卡、數字混音矩陣、SDI 廣播級編解碼器、多路分配器面板。

• 無線通信與發射基站：射頻發射機臺、無線對講中繼器、工業級無線數據傳輸模塊、微波天線饋線板端引入。

• 精密測量與實驗室儀表：數字示波器、網絡分析儀板端輸入接口、頻率計以及集成自動化測試機臺卡槽。

• 物聯網智能網關硬件：智能電力監控終端、無線物聯網網關面板、環境監測站等需要高頻外接天線的 PCB 節點。

四、 德索連接器(DOSIN)規范料號系統

為了提升您的物料編碼對接效率并確保采購精準度，該款產品的官方標準工廠編碼如下：

• 官方標準料號：DS-BNC-KWE-50

• 料號標準釋義：DS（德索品牌代碼）- BNC（接口系列）- KWE（彎板端 / PCB直插直角母座）- 50（50歐姆阻抗標準版）

五、 關于德索連接器(DOSIN)板端接插件的品控實力

板端同軸連接器（如 BNC-KWE）在電子制造與微帶線設計中，絕不僅僅是一處簡單的信號通路，它更是頻繁承受外部饋線插拔、扭轉拉力的核心機械支撐點。

德索連接器（DOSIN）在 2萬平米 的全自動化制造基地內，針對該款四腳直插系列引入了引腳預鍍錫一體成型加工工藝。深耕射頻硬件領域 20年，德索深知市面上普通鋅合金材質的板端座在頻繁受到側向應力時極易發生引腳脆斷的致命缺陷，因此堅持采用純黃銅打造外殼與定位四腳，這使得該產品焊接后的抗 PCB 剝離強度比傳統工藝整整提升了 40%。

作為全面通過 ISO9001 國際質量體系認證的源頭實力廠家，德索選用的特級聚四氟乙烯（PTFE）絕緣介質在波峰焊高溫下絕不發生收縮、熔化或形變，從而完美鎖定了中心引腳的同軸度與阻抗連續性。產品 100% 滿足 RoHS 以及 REACH 出口指令，廣泛兼容全自動貼片及波峰焊產線，為電子儀器大廠與物聯網硬件商提供長期高可靠的板級互連方案。

六、 技術交流與工程互聯

在 PCB 的高頻微帶線布線中，板端直角連接器的引入會帶來局部的電容寄生效應，進而引發阻抗突變。如果連接器內部材質不純、公差不穩，在波峰焊高溫后內部絕緣體發生微小位移，就會導致 3GHz 處的駐波比（VSWR）大幅上升，甚至造成射頻信號嚴重反射。德索（DOSIN）采用的全銅主體和耐高溫 PTFE 絕緣體，正是為了攻克高溫焊接后的阻抗形變這一技術通病。

如果您需要獲取這款 BNC-KWE 母座的PCB封裝圖紙（DXF/PCB Layout腳位尺寸）、矢量網絡分析儀阻抗測試報告，或者需要申請免費樣品供貴司工程、品管進行上板焊接評估，歡迎在下方留言，或直接聯系德索在線客服。我們的射頻應用工程師團隊將在第一時間為您提供全面的技術配合。
