一、 產品概述

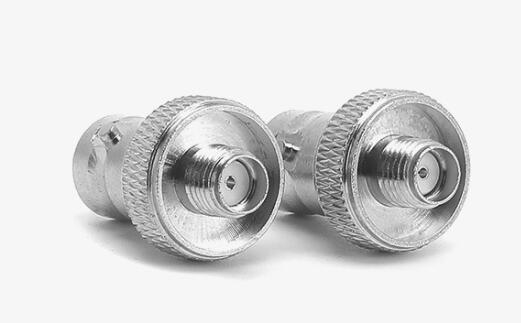

本產品為 BNC母（K）轉SMA母（K）高頻RF轉接頭。外殼主體采用大網紋滾花工藝，提供極佳的手感與旋合鎖緊摩擦力；中部帶有獨特的圓盤（法蘭盤）結構，既增強了對接時的機械穩定性，也可作為簡易面板安裝支撐使用。該轉接頭旨在實現測試設備上通用的 BNC 卡口接口與無線通信模塊上通用的 SMA 螺紋接口之間的無損信號轉換。

二、 核心技術參數表

1. 電氣性能（Electrical Characteristics）

2. 機械性能與材質（Mechanical & Material）

• 接口 A 類型：BNC 母頭 / 陰頭 (BNC Jack / Female) — 標準卡口式。

• 接口 B 類型：SMA 母頭 / 陰頭 (SMA Jack / Female) — 外螺紋內孔型。

• 外觀結構特征：外殼防滑大網紋（滾花） + 圓盤（法蘭盤）抗形變穩定結構。

• 機械壽命 (Durability)：$\ge$ 500 次插拔與旋合循環。

• 主要材質：外殼主體：優質黃銅鍍鎳（或三元合金）/ 內部接觸件（兩端母針）：高彈性鈹銅或磷青銅鍍金 / 絕緣介質：聚四氟乙烯 (PTFE)。

3. 環境性能（Environmental Characteristics）

• 工作溫度范圍 (Temperature)：-65℃ ~ +165℃。

• 防振動性 (Vibration)：全面符合 MIL-STD-202、Method 204 測試標準。

• 鹽霧試驗 (Salt Spray)：48小時中性鹽霧測試 (NSS)。

• 環保標準 (Compliance)：全面符合 RoHS / REACH 國際環保標準。

三、 核心應用領域

該款 BNC母轉SMA母 大網紋圓盤轉接頭憑借其出色的兩端連接剛性與低駐波比，廣泛應用于高頻信號經常需要切換與轉接的場景：

• 射頻測試機臺與工裝夾具：射頻產線測試治具、自動化集成測試機柜的面板轉接及信號引出。

• 實驗室儀器儀表：示波器、頻譜分析儀、網絡分析儀等設備的 BNC 卡口輸出轉換至 SMA 規格進行精細連接。

• 無線通信與射頻中繼：4G/5G 模塊開發板、無線數傳電臺、微波無線鏈路的板級接口延伸與機殼面板對接。

• 廣電與安防監控調試：專業高清視頻信號采集、廣電級音頻解調儀的臨時測試與工程快接。

四、 德索連接器(DOSIN)規范料號系統

為了方便您的 ERP 系統對接及精準采購，我司該產品的標準編碼規則如下：

• 標準料號：DS-A-BNCK-SMAK-R

• 料號釋義：DS（德索品牌代碼）- A（Adapter轉接頭系列）- BNCK（BNC母頭）- SMAK（SMA母頭）- R（Round Disk 大網紋圓盤結構）

五、 關于德索連接器(DOSIN)

我們是專業的 RF 連接器與精密轉接頭源頭制造工廠，針對各類高頻轉接組件，具備以下生產及品控實力：

• 工廠規模：擁有 2萬平米 現代化生產廠房，集研發設計、精密車削、成品組裝、精密檢測于一體，產能充沛，常備現貨。

• 行業經驗：深耕 RF 連接器領域 20年，對兩端異型接口的同軸度、互調及駐波比控制極其嚴格，確保轉換信號低失真、低丟失。

• 質量管理：工廠已通過 ISO9001 國際質量管理認證，從原材料入庫到成品出廠，全流程品控均可追溯。

• 環保合規：全線產品均符合 RoHS 及 REACH 環保標準，可提供完整檢測報告，完美滿足出口及國內外高端客戶的合規要求。

六、 技術交流與樣品申請

在日常的射頻測試或系統集成中，使用轉接頭時經常會遇到兩個頭痛的問題：一是轉接頭頻繁插拔后，兩端中心針的針孔發生松弛，導致接觸電阻飆升、信號丟包；二是外殼不防滑，導致頻繁拆裝時手指打滑無法快速鎖緊。德索（DOSIN）通過大網紋滾花和內部精選的高彈性鈹銅/磷青銅鍍金母針，針對性地優化了這些應用痛點。

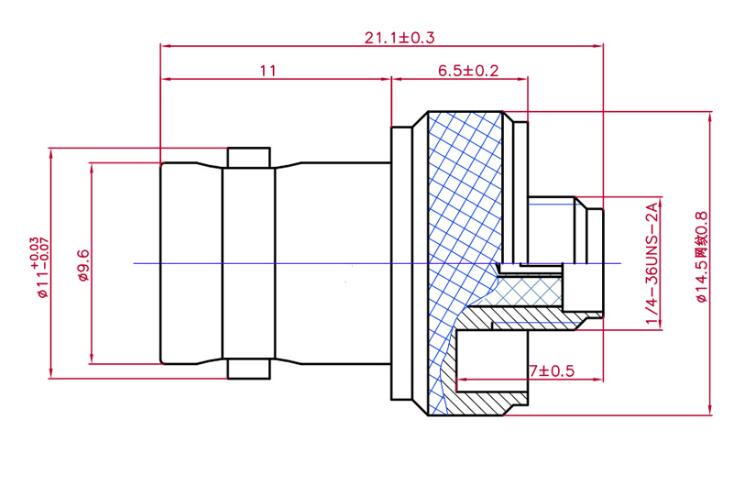

如果您對這款 BNC轉SMA 轉接頭的圓盤法蘭具體尺寸、在4GHz下的插入損耗損耗（IL）指標有任何疑問，或者需要申請樣品進行測試機臺適配評估，歡迎在下方留言，或直接聯系我們的在線客服。德索(DOSIN)技術團隊將及時為您解答。
