一、 產品概述

本產品為由精密射頻器件源頭實力大廠德索（DOSIN）直銷的 全銅高精密 N型公頭轉BNC公頭射頻同軸轉接頭（官方標準型號：DS-A-NJ-BNCJ，行業慣用別稱：L16-Q9-JJ轉換器）。

該轉接頭的兩端界面均采用公頭（陽頭）設計，結構配置清晰精密：

• N型公頭端：采用 5/8-24 標準內螺紋，內置高導電中心陽針。

• BNC公頭端：采用標準旋轉卡口套（Q9陽頭），內置高彈性中心陽針。

產品主體由優質高純度純銅棒料經數控多軸聯動復合中心一體化精車而成，表面覆蓋堅固耐磨的工業級金屬鍍層。該轉接頭專為無縫橋接帶有 N型母頭座的大功率設備、天線或饋線，與帶有 BNC母頭座的測試儀表、數傳電臺或高頻信號源而設計?？蓪?shí)現低損耗、高保真的高頻信號直通傳輸，是微波實驗室、無線通信工程現場調試及天饋線系統集成的硬核利器。

核心規格概覽

• 產品型號：N/BNC-JJ

• 適配類型：N型公頭 轉 BNC型公頭

• 標準阻抗：50 $\Omega$

• 工作頻率：0 ~ 4 GHz

• 結構樣式：直型雙公頭（雙陽針直通）

• 中心針腳數：1 針

二、 核心技術參數表

1. 電氣性能指標（Electrical Parameter）

射頻物理特性項目	工業級技術指標 / 測試條件
標準特性阻抗	50 $\Omega$
工作頻率范圍	0 ~ 4 GHz (高剛性雙公頭直通拓?fù)?，高頻響應極為優秀)
最高額定工作電壓	500 V（rms，海平面狀態）
介電耐受電壓 (耐壓值)	1500 V（rms，海平面狀態）
接觸電阻指標	中心內導體陽針 $\le$ 1.5 m$\Omega$ / 外部殼體接地層 $\le$ 1.0 m$\Omega$
絕緣電阻值	$\ge$ 5000 M$\Omega$（高阻抗電氣密封）
電壓駐波比 (VSWR)	雙陽針直型樣式 $\le$ 1.18 @ 2 GHz / $\le$ 1.22 @ 3 GHz

2. 機械規格與材質構成（Mechanical & Material）

• 接口界面 A (N型端)：N型公頭 / 陽頭 (N Plug) —— 5/8-24 標準英制螺紋鎖緊機構

• 接口界面 B (BNC端)：BNC公頭 / Q9陽頭 (BNC Plug) —— 標準雙銷式卡口旋轉快鎖

• 內部外觀工藝：兩端中心陽針由優質射頻級黃銅精密一體化加工，并實施厚層真金電鍍

• 機械旋轉壽命：$\ge$ 500 次規范螺紋旋合與卡口插拔鎖緊循環

• 核心材質配比：外殼及鎖緊套：全銅鍍鎳（或優質三元合金） / 絕緣介質：原廠高性能聚四氟乙烯（PTFE）

3. 環境適應性與防腐（Environmental Limits）

• 工程工作溫度：-55℃ ~ +155℃

• 防振動抗沖擊：全面符合 MIL-STD-202、Method 204 國際標準測試條件

• 鹽霧試驗等級：48小時中性鹽霧測試（NSS），電鍍層致密均勻，高防刮耐磨，長期使用不剝落、不發黑

• 綠色合規標準：100% 全面符合 RoHS 和 REACH 國際綠色環保指令

三、 核心應用領域與行業方案

該款 N型公轉BNC公 雙陽針精密轉換器憑借其低駐波、超強耐磨損的抗拉特性，被廣泛應用于以下高頻微波網絡互連場景：

• 通信機房與天饋線調試：在無線通信基站維護、室內分布系統（DAS）現場測試中，將 N 型母頭母座的天線或測試電纜快速轉換，直接接入帶有 BNC 接口的便攜式天饋線測試儀。

• 射頻實驗室與儀器互連：科研院校、企業 RF 研發實驗室中，將高頻信號發生器、功率計的 N 型端口轉換至 BNC 規格，便于使用輕便的 BNC 測試線纜進行高效對接。

• 無線數傳與電力通信：工業級遠距離數傳電臺、微波中繼臺、智能電網監控終端的天線接口轉換與鏈路匹配。

• 生產線自動化測試治具：射頻器件生產廠家在自動化測試機臺、工裝夾具上作為耐磨防損的通用過渡接口轉換器。

四、 德索連接器(DOSIN)規范料號系統

為了提升您的采購效率與 ERP 系統物料編碼精準對接，我司該產品的標準官方編碼如下：

• 標準官方料號：DS-A-NJ-BNCJ

• 料號標準釋義：DS（德索標準品牌代碼）- A（Adapter 精密轉接頭品類）- NJ（N型公頭 / L16陽針端）- BNCJ（BNC公頭 / Q9陽針端）

五、 關于德索連接器(DOSIN)雙公頭精密轉換器的品控實力

在射頻測試與高頻微波鏈路中，N公轉BNC公（N-J/BNC-J）這類雙陽針直通式轉接頭，在實際應用中往往需要直接承載重型電纜或儀器搬動時產生的對合剪切力。一旦內部中心陽針的對心同軸度出現微米級的偏差，就會在頻繁的旋緊與插拔中導致對接儀器的母座（陰頭）受力損壞，進而引發阻抗突變、反射嚴重甚至高功率信號漏頻故障。

德索連接器（DOSIN）依托 2萬平米 的數字化五金車削基地，針對 N-BNC-JJ 精密直通系列全線采用了高精度多軸聯動車銑復合中心機床。我們將兩端中心插針的同軸度公差嚴格控制在行業領先的高標范圍內。

依托 20年 專注射頻接插件的制造經驗，德索設計團隊對內部 PTFE 絕緣介質進行了微波阻抗補償階梯式設計。這確保了高頻信號在從大體積的 N型腔體 跨越到小體積的 BNC卡口腔體 時，仍然能保持極低的回波損耗與幾乎可以忽略不計的插入損耗（Insertion Loss）。

作為全面通過 ISO9001 國際質量體系認證的源頭實力大廠，德索堅持采用高純度全銅棒料作為產品主體，拒絕使用回收銅。出廠產品 100% 滿足 RoHS 和 REACH 綠色出口指令，全面協助通信集成商、RF 實驗室及設備線束加工廠消除高頻信號衰減，實現大批量、高一致性、快速批發的廠家高效交付。

六、 技術交流與工程選型快問

在射頻測試鏈中，雙公頭轉接頭（JJ樣式）常因兩端都是陽針而缺乏彈性緩沖空間。如果轉接頭內部針芯材質不純、硬度不達標，多次插拔后極易發生針芯彎曲、退針，直接導致測試儀器的精密母座孔被頂壞。德索（DOSIN）通過精選高剛性黃銅針芯配合厚層真金電鍍，正是為了解決高強度插拔下“插針變形、損傷儀器”這一產線和實驗室的普遍痛點。

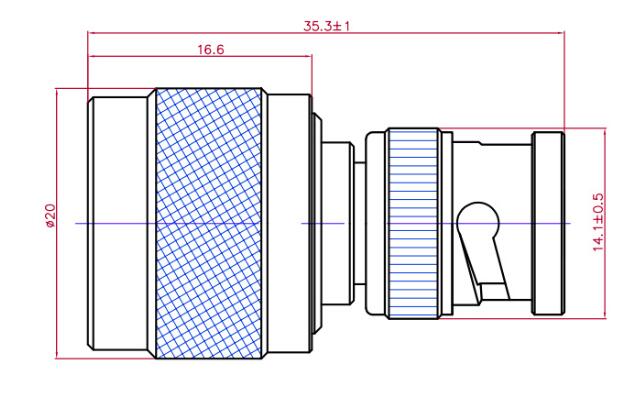

如果您需要獲取這款 N公轉BNC公 轉接頭的精密 CAD 結構圖紙、矢量網絡分析儀（VNA）實際駐波損耗（VSWR）測試曲線報告，或者需要申請工廠批發詢價與免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
