一、 產品概述

本產品為 全銅BNC-50KY免焊型穿墻母座，專為安防監控視頻傳輸、弱電工程面板及墻壁插座設計。連接器主體采用高強度全銅材質精車而成，尾部突破性地采用了免焊接（螺絲壓線柱/免焊端子）設計。施工時無需動用電烙鐵，只需使用一把螺絲刀即可快速完成現場接線，顯著提升了工程現場的安裝效率。其穿墻型鎖緊結構可牢固固定在金屬工程外殼或 86 型墻壁開關面板上，確保視頻信號傳輸穩定可靠。

二、 核心技術參數表

1. 電氣性能（Electrical Characteristics）

2. 機械性能與材質（Mechanical & Material）

• 接口類型：BNC 母頭 / 陰座 (BNC Jack / Female) — 標準卡口式。

• 安裝與端接方式：面板鎖緊：帶螺母穿墻固定 (Bulkhead) / 線纜端接：免焊螺釘壓線式。

• 裝備電纜：可兼容常見 75-3、75-5、SYV/SYWV 系列及 50 歐姆監控同軸線纜芯線。

• 機械壽命 (Durability)：$\ge$ 500 次插拔/螺絲旋緊循環。

• 主要材質：外殼及螺母：全銅鍍鎳（高抗拉、防腐蝕）/ 接觸母針：全銅厚層鍍金 / 絕緣體：聚四氟乙烯 (PTFE)。

3. 環境性能（Environmental Characteristics）

• 工作溫度范圍 (Temperature)：-40℃ ~ +85℃。

• 耐候性能：抗老化性能強，適合弱電井、屏蔽機房及墻體內部長期建筑工程環境使用。

• 鹽霧試驗 (Salt Spray)：48小時中性鹽霧測試 (NSS)。

• 環保標準 (Compliance)：全面符合 RoHS / REACH 國際環保標準。

三、 核心應用領域

該款 BNC-50KY 免焊穿墻母座憑借其免烙鐵快接設計和全銅外殼的抗干擾特性，廣泛應用于各大弱電布線和音視頻集成項目中：

• 86型墻壁插座面板安裝：智能家居、會議室、多媒體教室的 86 型音視頻墻壁開關面板信號接插口。

• 安防監控視頻機房布線：弱電井視頻分配箱、監控機房集中接線板（Patch Panel）及 BNC 穿墻跳線盤。

• 商用弱電工程集成：寫字樓、商場高清監控系統（CCTV）數字/模擬視頻信號同軸線纜的末端連接。

• 機箱機柜面板信號引出：工業控制柜、音頻矩陣設備外殼、屏蔽箱的射頻/視頻信號轉接穿墻。

四、 德索連接器(DOSIN)規范料號系統

為了方便您的 ERP 系統對接及精準采購，我司該產品的標準編碼規則如下：

• 標準料號：DS-BNC-50KY-SF

• 料號釋義：DS（德索品牌代碼）- BNC（接口系列）- 50KY（50歐姆面板穿墻母座）- SF（Screw Free 免焊免擰緊螺絲型工藝）

五、 關于德索連接器(DOSIN)

我們是專業的 RF 連接器與安防工程接插件源頭制造工廠，針對各類免焊快接式連接器，具備以下生產及品控實力：

• 工廠規模：擁有 2萬平米 現代化生產廠房，集研發設計、精密車削、成品組裝、精密檢測于一體，產能充沛，常備現貨。

• 行業經驗：深耕 RF 連接器領域 20年，堅守“全銅材質”不偷工減料。免焊螺絲絲扣精準，在多次旋緊下依然不滑絲，確保工程級品質。

• 質量管理：工廠已通過 ISO9001 國際質量管理認證，從原材料入庫到成品出廠，全流程品控均可追溯。

• 環保合規：全線產品均符合 RoHS 及 REACH 環保標準，可提供完整檢測報告，滿足出口及國內外高端客戶的合規要求。

六、 技術交流與樣品申請

在弱電工程的實際施工中，傳統的焊接式穿墻座往往面臨產線或現場操作繁瑣的痛點：不僅現場接電用烙鐵不安全，而且在弱電井等狹窄空間內焊接，容易因焊不牢導致視頻信號閃爍、偽影或衰減。德索（DOSIN）研發的這款螺絲免焊型母座，通過內部精密的壓線柱結構，讓普通施工人員用一把螺絲刀即可完成高質量連接。

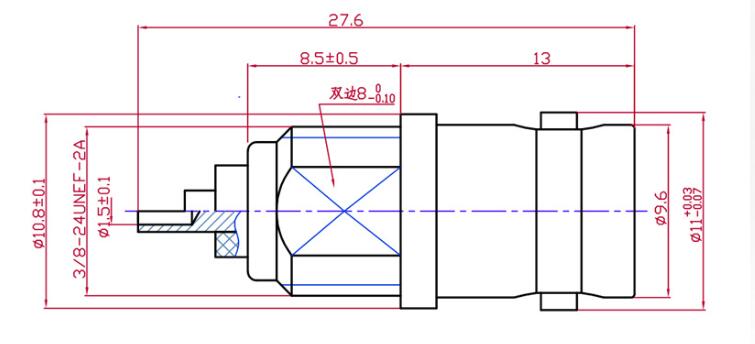

如果您對這款免焊穿墻母座的面板開孔尺寸圖紙、尾部螺絲最大鎖緊扭矩有任何疑問，或者需要批量申請樣品進行工程機箱的打樣適配，歡迎在下方留言，或直接聯系我們的在線客服。德索(DOSIN)工程師團隊將及時為您解答。
