一、產品概述

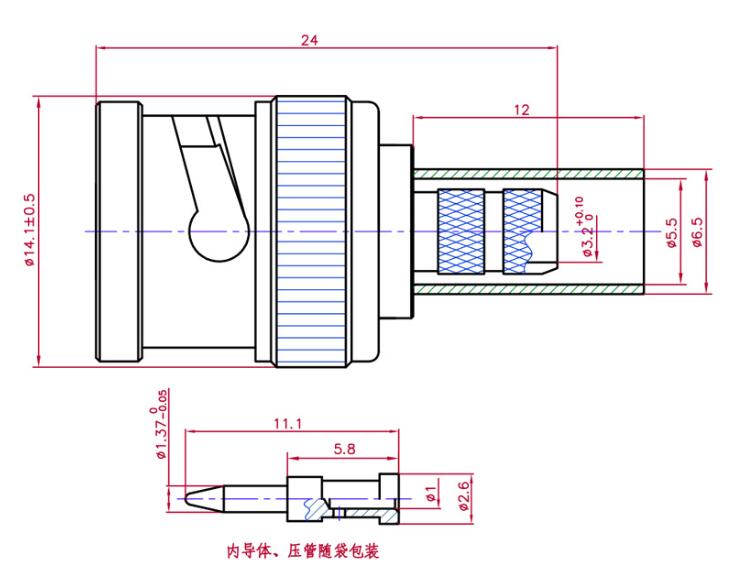

本產品為BNC-J-3切槽壓接式公頭（內延伸焊針型），專為SYV50-3、RG58、3D-FB等外徑約為5.0mm的50$\Omega$標準射頻同軸線纜設計開發。連接器尾部采用專業的切槽搭配工藝，壓接銅套，能夠在壓接后提供優異的抗拉力與電氣連續性；內導針通過焊接方式與線纜芯線連接，確保高頻信號傳輸?shù)母呖煽啃耘c穩定性。

二、核心技術參數表

1.電氣性能（Electric Characteristics）

2. 機械性能（Mechanical Characteristics）

• 連接方式 (Coupling)：卡口式鎖緊（Bayonet Lock）

• 裝備電纜（適用電纜）：SYV50-3, RG58, 3D-FB 及同等規格5mm外徑線纜

• 端接方式 (Termination)：內拉伸：焊接 (Solder) / 外拉伸：切槽壓接 (Slot Crimp)

• 機械壽命（耐久性）：$\ge$500次插拔循環

• 主要材質：主體：優質鍍鎳 / 插針：鍍金 / 絕緣體：聚四氟乙烯 (PTFE)

3.環境性能（Environmental Characteristics）

• 工作溫度范圍 (Temperature)：-65 °C ~ +165 °C (設定于芭蕉外皮材質)

• 防振動性（Vibration）：10 Hz ~ 2000 Hz, 深度 147$m/s^2$

• 鹽霧試驗（Salt Spray）：48小時中性鹽霧測試

• 環保標準（Compliance）：全面符合RoHS / REACH國際標準

三、核心應用領域

該款BNC-J-3切槽壓接連接器憑借其優異的抗拉強度和優異的電氣性能，廣泛評估以下對信號傳輸穩定性要求嚴苛的工業及以下??場景：

• 無線電通信與基站建設：無線電臺、對講機基站、中繼器以及微波通信設備的信號RF傳輸接收器。

• 廣電與專業音頻視頻系統：高清視頻監控（CCTV）、SDI數字視頻傳輸、廣電音頻級控制臺及資質網絡。

• 車輛電子與公網通信：貨車無線電天線、GPS/北斗貨車導航系統以及物流卡車火車站的RNA連接。

• 安防與工業控制：工業自動化數據采集系統、弱電工程信號控制線束以及樓宇自控系統。

• 與測量?jī)x器：實驗室勞動力、色彩分析儀、信號發生器測試等位置測試儀器的標準連接電纜。

四、德索連接器(DOSIN)規范料號系統

為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：

• 標準料號：DS-BNC-J-3S（或DS-BNC-J-58S）

• 料號釋義：DS （德索品牌代碼）- BNC （接口系列）- J （公頭插針）- 3 （對應3級/5mm外徑線纜規格）- S （槽切槽外殼/焊錫內針焊接工藝）

五、關于德索連接器(DOSIN)

我們是專業的射頻連接器源頭制造工廠，針對BNC-J-3等全系列射頻連接器與線纜組件，具備以下生產及品控實力：

• 工廠規模：擁有2萬平米現代化生產廠房，集研發設計、精密車削、成品、精密檢測于一體，產能充沛，常備現貨。

• 行業經驗：深耕射頻連接器領域20年，生產工藝成熟，公差控制嚴苛，確保產品壓接精準、高度傳輸穩定。

• 質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程控亟待解決。

• 環保合規：全線產品均符合RoHS及REACH環保標準，可提供完整的檢測報告，完美滿足出口及四個高端客戶的合規要求。

六、 技術交流與樣品申請

在實際的線束加工中，SYV50-3或RG58這類5mm外徑同軸電纜的尾部切壓接密實度，直接決定了整根線束的抗拉力與信號阻抗匹配。如果產線壓接工具的口?；驈?qiáng)度缺失偏差，容易出現電纜滑脫或光柵層接觸不良的問題。

如果您對這款BNC-J-3連接器的安裝壓接模具卡口尺寸、剝線工藝參數有任何技術疑問，或者需要申請免費樣品提供貴司工程、產線進行樣品評估，歡迎在下方留言，或直接聯系我們的在線客服。德索(DOSIN)技術支持團隊將第一時間為您提供專業的選型與解答。
