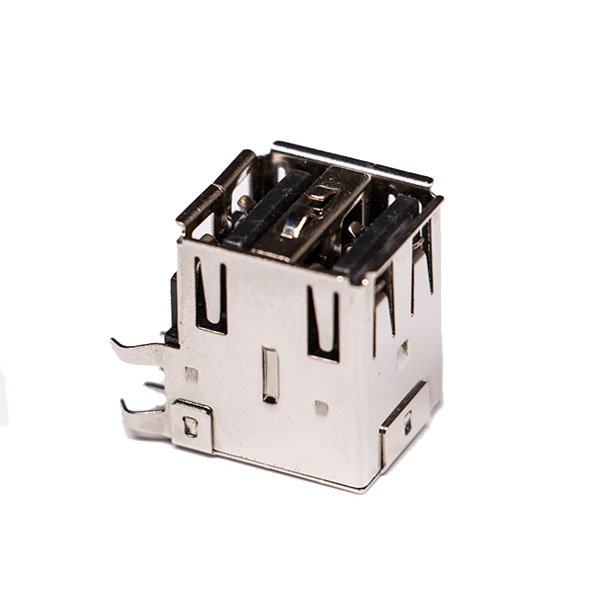

想必大家都十分清楚，由于全球的連接器市場都在慢慢向中國進行轉移，使得中國成為了世界上最大的連接器市場。電子連接器產品需求量的直線上升，科學技術的提高也使得市場對于連接器的定制需求不斷增高。因此我國的連接器市場已經不單單是供求關系，而是連接器技術的研發中心。

以往，我過工防連接器領域主要集中在工防領域，因?yàn)楣し肋B接器領域的特殊性：小批量高端性，因此通常是要按需定制，要求連接器廠商有極強的設計能力，根本不會出現消費電子連接器幾個型號生產幾年的情況。工防定制的連接器中，對應用型連接器來講，高標準，大規模以及快速而精確的設計是它的核心。

德索五金電子工防師指出，與民用貨架類產品不同的是，工防連接器的技術含量和可靠性要求更高，因此工防連接器多為定制化產品。工防連接器多為定制化產品，針對不同的應用環境進行研發，對企業的研發和技術能力要求很高。近20年以來，中國的汽車、電子產品、通信等產品的飛速發展帶動著連接器市場也飛速發展。電子產品發展的背后離不開技術的革新，越來越多的生產廠家對定制化連接器的需求。

在經濟快速發展的帶動下，中國的汽車、通信、電腦、消費電子等連接器所在產業迅速發展，使得中國連接器市場一直保持高速增長，連接器市場規模日益擴大，定制化需求也愈來愈多，許多大廠甚至將研發中心設在中國，全球連接器中的生產中心也同步向中國轉移，中國已成為世界上最大的連接器生產基地。

安費諾ICC集團科技產品市場經理蔣歐祥表示：“由于連接器定制化的產品會比較多，以前大部分的溝通是在美國范圍內，現在中國的廠商也有不少定制化的要求，蔣歐祥解釋說，“這包括中國的企業和在中國的外資企業，現在中國的研發中心越來越多的參與到了非常高層級的研發當中了，而一旦到這種高層級的研發當中，他們的定制化需求就會非常多。因此，我們?cè)谥袊?guó)本地有技術支持，在美國也有技術支持。”

日前，TE Connectivity(TE)的IntercontecIntercontec連接器就隆重推出全新連接器定制化組合解決方案，此系列解決方案可輕松連接電力、信號和數據(或三者結合)。連接器采用模塊化設計，由簡易的單體零部件組成，并具有極高的兼容性且適用于多種組合方式。

針對一些特定的需求，擁有海量的零件庫存是提供定制化連接器產品的首要條件，工防和技術支持則成為堅實后盾，以適應在短時間內提供數百萬個不同組合的連接器要求，通過按單定制而不是預制的連接器來靈活地滿足客戶的個性化需求。

倍捷連接器徐夢嵐先生也表示，倍捷獨特的設計和生產能力為客戶提供個性化連接器和線束解決方案，可為客戶解決任何互聯方面的問題，并且從設計到交付工防師和專家都全程參與，與客戶合作交流，確保整套互聯解決方案符合客戶特定的使用要求。

倍捷的專有自動化工廠遍布全球，并擁有價值超過7000萬美元的零部件的庫存，可組裝成3000萬個不同的連接器，在系統中記錄了超過1300萬份物料清單，可以在兩天內完成產品組裝和發貨，做到“一件起訂，48小時交貨”的靈活形式，準確地滿足客戶的需求，定制化服務到家。

從宏觀角度來看，市場對連接器的定制化要求，不僅直接影響了連接器廠家對于生產技術的重視和提高，也加劇了連接器市場的競爭力，優勝劣汰，能者居上。連接器廠家能夠在競爭中逆流向前，靠的是研發和生產能力齊頭并進。這也無形中成為考驗連接器企業核心競爭力的因素之一了。

關于“定制連接器技術研發重要基地或?qū)⒁字髦袊?guó)”的資訊信息就介紹到這里了，更多有趣專業的連接器行業資訊，德索五金電子運營團隊會繼續搜集整理發布在資訊頻道與您分享，讓第一時間了解行業動態。德索五金電子，雖然不是中國最有名的電子連接器廠商，但是在廣東地區連接器排名中我們可是遙遙領先的，因此選擇德索廠商定制連接器產品您是完全可以放心的。還在猶豫什么呢，趕快來撥打我們的免費熱線電話：400-6263-698，專業工防師免費為您答疑解惑。

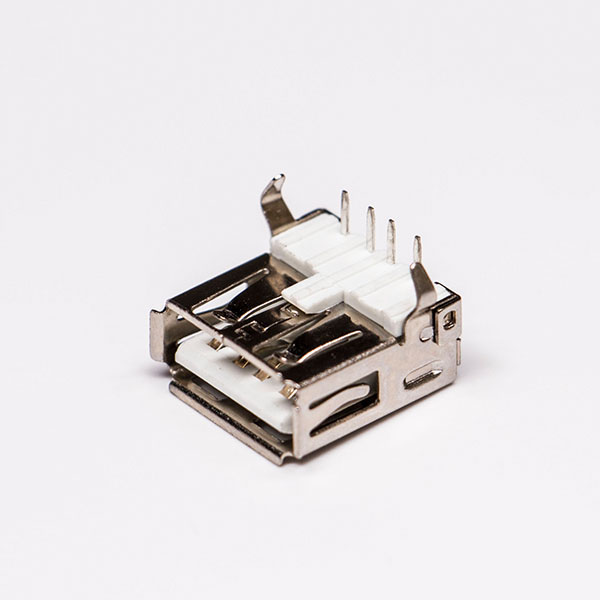

在連接器設計的過程中，會遇到很多的問題，比如并發開關噪聲就是其中一個，為了讓廣大用戶更好的認識“連接器設計中的并發開關噪聲”問題，德索工防師特整理了此篇內容，供您查閱。在閱讀過程中，如遇到疑惑的地方，可以記錄下來，向我們發送咨詢郵件，會有工防師及時解答您的疑惑。

在高速電路設計中，中國設計工防師通常不是特別了解連接器的互感特性在改進信號完整性設計中的作用，本文將探討連接器設計和選擇中最難解決的問題：并發開關噪聲，并且揭示并發開關噪聲對高性能系統中使用的連接器和封裝規格指標的影響。

人們總是認為系統中所有的工作都是由IC來完成的，當然也包括相應的軟件。而類似于IC封裝、電路板、連接器、電纜以及其它的離散元器件等無源器件只會降低系統性能，擴大系統尺寸和增加系統成本。所以，系統中互連以及元器件的選擇和設計實際上就是將這些成分對系統造成的影響降到最低。因此大多數的IC 設計師通常將系統中不連接的所有部分(這通常是PCB設計師所涉及的內容)歸結為寄生成分這樣一個籠統的范疇。

選擇IC器件時，除了選擇合適的元器件以外，后續的電路板布局布線工作還要符合下列設計規則：

1. 受控阻抗的PCB線;

2.分支線上的信號延時小于最快信號上升時間的20%;

3. 不連續性時間延時小于最快信號上升時間的20%;

4.相鄰PCB線具有足夠的間距，確保信號串?dāng)_控制在可以接受的電平上;

5. 合理的PCB分層設計確保相鄰的電源和地平面層之間的介質很薄;

6.每一個信號線下面都有連續的信號返回路徑。

即便PCB的布局布線做得非常好，事情仍然沒有那么簡單。高性能系統中的每一個成分都需要優化，確保符合整個系統在成本、性能和開發進度等方面的要求。高性能的系統設計是一個環環相扣的鏈，每一個環節都必須符合要求，方能保證整個系統符合產品性能規范。

系統中的其它因素將如何影響系統性能?可能的問題通常可以歸結為兩種類型：時序問題和噪聲問題。信號完整性既包括時序問題也包括噪聲問題，然而噪聲問題更顯突出。

互連和元器件導致的信號完整性問題的四種類型：

1. 單根網絡的信號質量;

2. 兩根或者更多網絡之間的信號串?dāng)_;

3. 電源分布系統中的噪聲;

4. 系統中元器件對外的電磁輻射。

除非特別關注，并且項目一開始就著手考慮了這些問題，否則上述四種類型的問題就會出現在高速產品中。本文將探討連接器(也包括IC封裝)的設計和選擇中最難解決的問題：并發開關噪聲(simultaneously switchingnoise)，并且揭示并發開關噪聲對高性能系統中使用的連接器和封裝規格指標的影響。并發開關噪聲

對連接器和IC封裝來說，開關噪聲方面的高速性能要求是最難滿足的。開關噪聲屬于信號串?dāng)_，主要是由于連接器和IC封裝中相鄰環路(由信號與返回路徑構成)之間的互感導致的。要使開關噪聲幅度最小，必須確保相鄰的信號路徑環路之間的互感小于一個允許的最大值。

當信號通過連接器或者IC封裝傳播時，信號的波前(信號波形中跳變的成分)通過信號管腳構成一個電流環路，就會耦合并且返回到信號的返回管腳上。每一個信號和對應的返回路徑都可以構成一個相似的環路。在任何兩個信號及其返回路徑構成的環路之間都存在一個環路互感。

一個環路中的電流發生變化時，就會在另外一個靜止(信號電流沒有變化)的環路中感應出信號噪聲。而當多個變化的信號線并發開關時，通過互感耦合到靜止環路的噪聲就會互相累計，因此稱為“并發開關噪聲”。圖2所示為五個數據線并發開關時測量到的一個靜止信號線上的并發開關噪聲。在這個實例里，靜止信號線上的噪聲是由該靜止環路與所有五個變化的環路之間的互感而造成的。

互感的計算

采用簡單的模型可以很方便地估算出兩個信號環路之間允許的最大互感值。進一步討論如何計算實際連接器中相鄰環路之間的互感。

當信號通過連接器的一個管腳對時，在變化的信號通路上，信號的波前處會出現信號電流的突然變化。變化的電流會導致電壓噪聲并且感應到相鄰的靜止信號環路上，這種感應是由于兩個環路之間存在的互感引起的。這種靜止信號線上感應出來的噪聲稱之為開關噪聲，這是由于這種噪聲只有當電壓或者電流處于開關狀態時才會出現。

在靜止環路中感應出的電壓噪聲可以近似為：



　　表達式各項的意義為：Vn，靜止環路中的噪聲;Lab，變化環路和靜止環路之間的互感;△Ia，變化環路中的電流變化;Za，在變化環路與靜止環路的視在阻抗;Va，變化環路中的信號電壓;△t是信號的上升時間，表明電流開關的快慢。

選擇連接器或者IC封裝唯一可以影響的就是環路之間的互感，而環路中信號視在阻抗通常都在50歐姆左右，該阻抗值與上升時間及信號電壓一樣都是系統規范的一部分。

允許的開關噪聲幅度取決于噪聲分配。開關噪聲通常應該小于信號擺幅的5%到10%，當然噪聲的分配也取決于工防師的設計技巧，以及由誰來負責選擇連接器或者IC封裝。優秀的信號完整性工防師的談判代表非常清楚：要找到一個具有足夠低互感的連接器或封裝將是多么的困難，所以他會盡可能地爭取一個更寬松的互感指標，這樣做的結果勢必導致系統中其它部分的規格更加嚴格。

首先可以使用如下的值來開始這種估算：Vn/Va =5%，Za=50歐姆，t=0.5ns，由上述公式可計算出允許的最大互感值是1.2n

確定上述應用假設條件后，就相當于對連接器或封裝的信號路徑之間允許的互感值施加了約束條件。當然，在時間、成本費用以及產品風險之間權衡并且實施資源分配之前，優秀的設計工防師應該運用更加完善而全面的系統級仿真來考察究竟多大的互感可以確保設計成功，并且不會對系統造成過多的負擔。因此，上面的估算僅僅是一個最初的預期值

事實上，上述估算過高地估計了允許的互感值，這是因?yàn)榧僭O(shè)靜止信號線上的噪聲僅僅是由一根相鄰的變化信號路徑的信號變化造成的。實際的情況下，通?？赡苡卸鄠€(gè)信號路徑并發變化，其中每一個開關的信號路徑都會對靜止信號線產生并發開關噪聲。根據連接器的設計，信號管腳之間實際允許的互感值通常只有上面估算值的一半到五分之一左右。

連接器管腳對之間或封裝引線對之間的互感值為1.2nH是不是太大?我們來看一個具體的實例，就會發現1.2nH實際上是一個很小的值，而對于實際的連接器或封裝需要做許多艱苦的工作才有可能減小該數值。

關于“連接器設計中的并發開關噪聲”的主題就介紹到這了，更多與連接器相關的技術文檔，您可以在德索博客頻道查閱更多。如需采購電子連接器相關的產品，請撥打我們的電話：400-6263-698，專業工防師輔助您的連接器采購工作順利進行。德索有著十四年的連接器生產研發經驗，可以解決連接器設計環節中的各種難題，擁有完善的生產流水線，品質可靠，ISO認證，一年質保，值得信賴！
